概述



       振動篦板是一個高頻振動的格柵，將其放置在礦槽上部，可防止因凍結或銹結成大團的屑狀或塊狀物料進入礦槽，否則大塊物料會在礦槽下部造成堵塞。由于格柵的高頻振動，在防止大塊物料進入礦槽的同時，屑狀、塊狀的正常粒度物料能迅速落入礦槽，不會在格柵上堆積，對一些粘結強度不大的結塊還能起松散、碎塊作用，是較理想的礦槽上部設備。振動篦板還可用于鑄件的落砂等其他用途。由于其結構簡單，造價低，已廣泛應用于冶金、礦山、煤炭、機械、建材等到行業。





特點

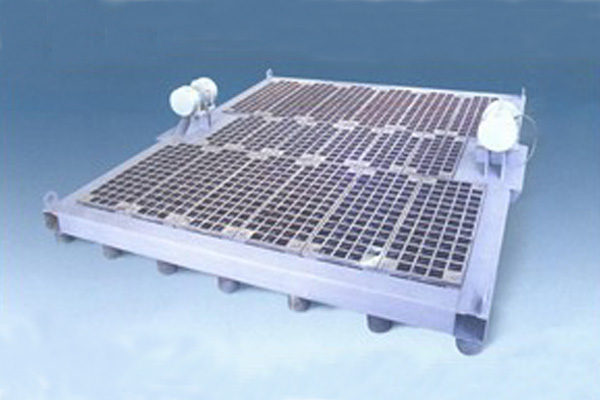

        振動篦板由振動體、振動電機、支承彈簧、彈簧支座等組成。篦板為焊接結構，篦孔尺寸根據物料種類和用戶要求而定。

        篦板的支承彈簧為橡膠彈簧，根據現場的安裝環境，橡膠彈簧或者布置在篦板的兩個側邊下部，或者布置在篦板的四個邊的下部。

        篦板一般采用一臺振動電機激振，面積超過20平方米的大型振動篦板采用兩臺振動電機激振。

參數

技術參數



型號	篦面尺寸mm	篦孔尺寸mm	配用振動電機型號			外型尺寸mm	重量Kg
			型號	功率kW	轉速r/min
JZB320—300	3200×3000	100×100	ZGY60-3.7/6	3.7	960	3620×3400×1171	4400
JZB270—385	2700×3850	150×150	ZGY60-3.7/6	3.7	960	4168×3250×1171	4460
JZB340—400	3400×4000	100×100	ZGY60-3.7/6	3.7	960	4420×4020×1170	4509
JZB450—590	4500×5900	300×300	ZGY75-5.5/6	2×5.5	960	5960×4500×1220	7037



用途

由于振動篦板結構簡單，造價低，已廣泛應用于冶金、礦山、煤炭、機械、建材等到行業。
