概述

ZG系列慣性振動器可直接用于作為倉壁振動器且慣性振動器使用方便、結構簡單是利用裝在特制的雙出軸三相異步電機轉子兩端的偏心塊提供振動力的一種新型振動驅動裝置。

特點

　　1、ZG系列慣性振動器體積小、重量輕。
　　2、結構簡單、拆裝方便。
　　3、功率小、激振力大、效率高。
　　4、ZG系列慣性振動器功串因數高、噪音小、振動力可以無級調節(jié)。

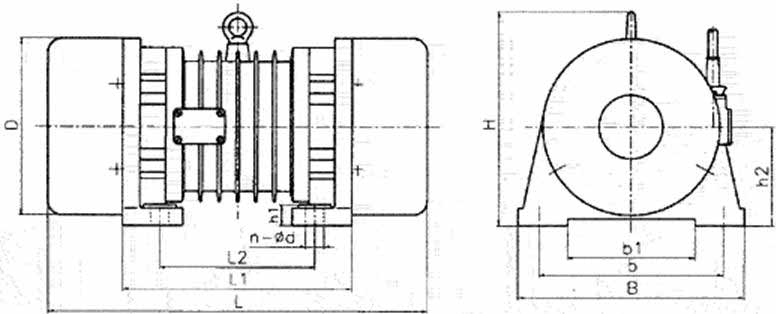

ZG系列慣性振動器結構圖:

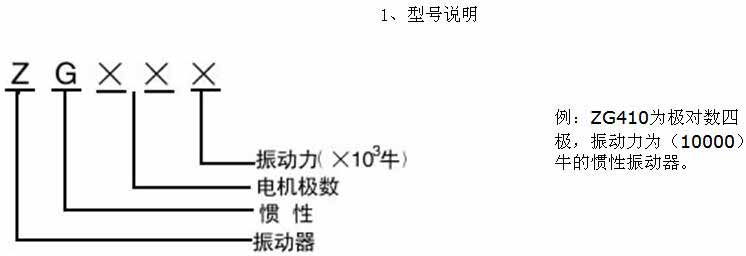

ZG系列慣性振動器型號圖:



參數

ZG系列慣性振動器技術參數

型號	振動力 （×103牛頓）	額定功率 （千瓦）	額定電流 （安）	振動頻率 （次/分）	電壓 （伏）	溫升 （℃）	絕緣等級	效率 （％）	功率因數	重量 （公斤）
ZG402	0-2	0.1	0.4	1450	380	80	B	65.94	0.667	30
ZG405	0-5	0.25	0.73	1450	380	80	B	70.24	0.752	46
ZG410	0-10	0.55	1.53	1450	380	80	B	75.02	0.728	81
ZG415	0-15	0.75	1.95	1450	380	80	B	76.77	0.760	90
ZG420	0-20	1.1	2.71	1450	380	80	B	76.85	0.801	129
ZG432	0-32	1.5	3.51	1450	380	80	B	79.13	0.819	145
ZG440	0-40	2.2	5.19	1450	380	80	B	78.48	0.815	234
ZG450	0-50	3.0	6.82	1450	380	80	B	80.68	0.822	245
ZG609	0-9	0.55	1.66	960	380	80	B	76.0	0.662	84
ZG612	0-12	0.75	2.14	960	380	80	B	77.5	0.684	94
ZG618	0-18	1.1	2.97	960	380	80	B	78.6	0.715	141
ZG625	0-25	1.5	3.84	960	380	80	B	80.0	0.740	159
ZG636	0-36	2.2	5.55	960	380	80	B	80.9	0.747	249.5
ZG645	0-45	3.0	7.28	960	380	80	B	82.6	0.756	268
ZG660	0-60	4.0	9.56	960	380	80	B	82.2	0.762	427
ZG820	0-20	1.5	4.36	725	380	80	B	80.0	0.652	185
ZG830	0-30	2.2	6.16	725	380	80	B	81.1	0.667	279
ZG840	0-40	3.0	8.25	725	380	80	B	80.0	0.700	310

外形及安裝尺寸

型號	L	B	H	L1	L2	b	b1	h1	h2	D	n-d
ZG402	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	688	380	365	376	248	310	210	32	165	303	4-32
ZG830	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	786	450	430	414	262	350	230	45	195	359	4-44

用途

ZG系列慣性振動器用途廣泛，可用來作為各種振動機械的激根源，如：振動給料機、振動提升機、振動篩分機、振動輸送機、振動破碎機、振動落砂機、振動試驗臺等。所以，ZG系列慣性振動器被廣泛應用于礦山、建材、機械、輕工、化工、電子、冶金、煤炭、糧食等各行業(yè)中。
