概述

　　空氣輸送斜槽是一種新型透氣型，它具有耐高溫(可達150℃)，耐腐蝕、耐磨損、吸濕性低、重量輕、表面平整、使用壽命長等優點。

特點

　　空氣輸送斜槽在輸送物料中沒有轉動部件，易于維護，密封性好，無噪音，操作安全可靠，耗電少，改變輸送方向方便，并能多點喂料和多點卸料而得到廣泛的應用。

參數

規格				XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
槽體寬度			m m	200	250	315	400	500	630	800
輸 送 能 力	a=4°	水泥	T/h	22	40	70	130	220	320	400
		生料		16	30	55	100	165	245	310
	a=6°	水泥		40	65	120	250	400	610	765
		生料		30	55	90	185	300	455	565
	a=8°	水泥		50	80	140	300	470	720	900
		生料		35	65	110	225	355	540	670
	a=10°	水泥		60	100	170	380	570	900	1080
		生料		45	80	140	285	425	670	800
	a=12°	水泥		70	120	205	455	685	1080	1295
		生料		50	95	165	340	510	805	960
槽體節長		標準節	m m	2000
		非標準節	m m	250
需要風壓			KPa	4-5.5
需要風量			m3/m2.min	1.5-2
透 氣 層	材質			合成纖維
	厚度		m m	4-6
	耐溫		℃	150
	徑向斷裂強度		N/cm寬	4700
	阻力		Pa	800-1200(在2m3/m2.min條件下)

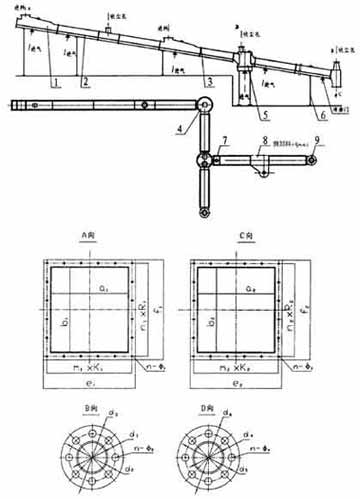

代號	a1		b1		e1		f1		m1×R1		n1×R1		n-Φ1
型號	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
XZ200	120	200	120	150	210	280	210	230	2×86	4×63	2×86	3×66	8－Φ14.5	14－Φ12
XZ250	150	250	150	200	240	330	240	280	3×70	4×70	3×70	3×83	12－Φ14.5	14－Φ12
XZ315	150	250	150	250	240	330	240	330	3×70	4×75	3×70	4×75	12－Φ14.5	16－Φ12
XZ400	150	315	150	315	240	395	240	395	3×70	5×73	3×70	5×73	12－Φ14.5	20－Φ12
XZ500	200	400	200	400	290	480	290	480	3×88	6×75	3×88	6×75	12－Φ14.5	24－Φ12
XZ630	200	500	200	500	290	580	290	580	3×88	7×79	3×88	7×79	12－Φ14.5	28－Φ12

用途

　　空氣輸送斜槽主要構件是透氣層，采用PETS-6(滌綸)型合成纖維織物，一種用于輸送干燥粉狀物料的氣力輸送設備，在水泥工業中常用于輸送水泥和生料粉。
