概述

        GY型剛性葉輪式給料機是一種定量給料設備。配用BLY系列擺線針輪減速機，它通過減速機出軸直接與主軸剛性連接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。本機屬于輔助性輸送設備。

特點

GY型剛性葉輪式給料機屬于輔助性輸送設備，主體由外殼、葉輪、主鈾、端蓋等零部件裝配而成并配用BLY系列擺線針輪減速機，結構緊湊，造型美觀。

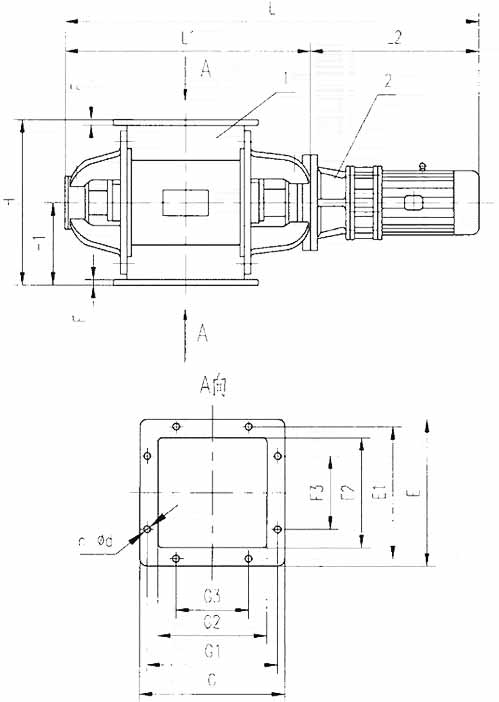

GY型剛性葉輪式給料機結構圖:



參數

　GY型剛性葉輪式給料機主要技術參數



型號規格	生產能力m3/h	葉輪轉速r.p.m	進出料口尺寸長×寬mm	傳動方式	擺線針輪減速機		給料機本體重量kg
					型號	功率km
GY-Ф200×200	7	34	200×200	擺線針輪減速機	BLY18-43	1.1	67
GY-Ф200×300	10	34	200×300		BLY18-43	1.1	77
GY-Ф300×300	23	34	300×300		BLY18-43	1.1	155
GY-Ф300×400	31	34	300×400		BLY18-43	1.5	174
GY-Ф400×400	53	34	400×400		BLY22-43	3	231
GY-Ф400×500	67	34	400×500		BLY22-43	3	268
GY-Ф500×500	106	34	500×500		BLY22-43	4	550



單位：mm





型號	GY-Ф200×200	GY-Ф200×300	GY-Ф300×300	GY-Ф300×400	GY-Ф400×400	GY-Ф400×500	GY-Ф500×500
L	953	1053	1133	1258	1373	1473	1523
L1	510	610	690	790	830	930	960
H	300	300	450	450	600	600	760
H1	150	150	225	225	300	300	380
F	15	15	15	15	16	16	16
E	300	300	400	400	520	520	640
E1	260	260	360	360	480	480	580
E2	200	200	300	300	400	400	500
E3	140	140	200	200	2×140	2×140	3×140
G	300	400	400	520	520	620	640
G1	260	360	360	480	480	580	580
G2	200	300	300	400	400	500	500
G3	140	200	200	2×150	2×140	3×140	3×140
n-Фd	8-Ф17	8-Ф17	8-Ф19	10-Ф19	12-Ф19	14-Ф19	16-Ф19



        注：表中外形尺寸可因改進設計等因素而不完全準確，工藝布置時以本廠安裝總圖為準

用途

GY型剛性葉輪式給料機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。
