GZY系列振動給料機
概述
GZY系列振動給料機采用不參振的普通電動機帶動偏心塊激振器,與振動電機激振器的振動給料機相比,具有能適應大給料量,工作可靠、使用壽命長、維修工作量小等優點。我廠為該系列給料機配套提供各種非標和工藝配套件(如閥),調節給料量十分方便。
特點
1. 給料槽為鋼板、支承梁、筋坂等組成的焊接結構,兩端焊有4個托架,支承在彈簧支座上。振動器為雙軸強迫同步的塊偏心振動器,兩根軸上的偏心塊齒輪裝置保持反向旋轉。振動器運動軌跡為與槽體成30度角的直線,給料機的入料端和出料端的運動軌跡呈扁平的橢圓形。
2. 振動器通過彈性聯軸器與固定的底架上的電動機相連接。
3. 給料機可以兩端都采用座式支承,也可以一端采用座式支承,一端采用吊掛式支承。也可以兩端都采用吊掛式支承。由用戶根據安裝現場情況選定。
4. 振動器的齒輪和軸承采用稀油油池和飛濺潤滑,和給料機配套的倉口閘門采用電動推桿拉動閘板。

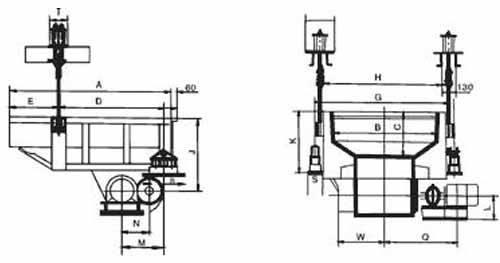

GZY系列振動給料機尺寸圖:

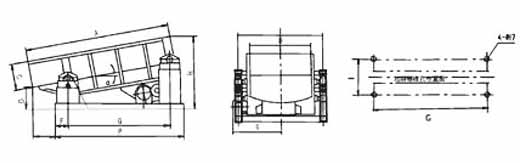

GZY系列振動給料機尺寸圖:
GZY系列振動給料機案例圖:

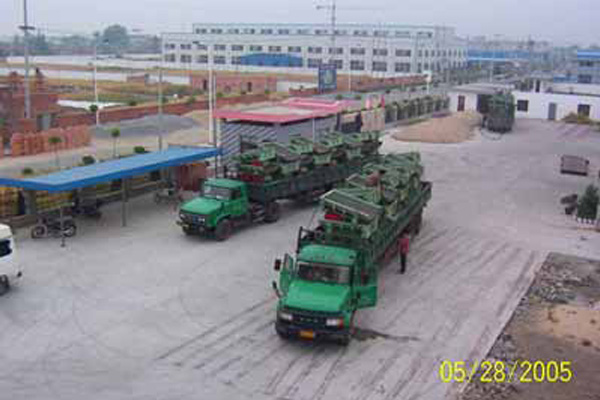

去鞍鋼2#、3#高爐的給料機設備

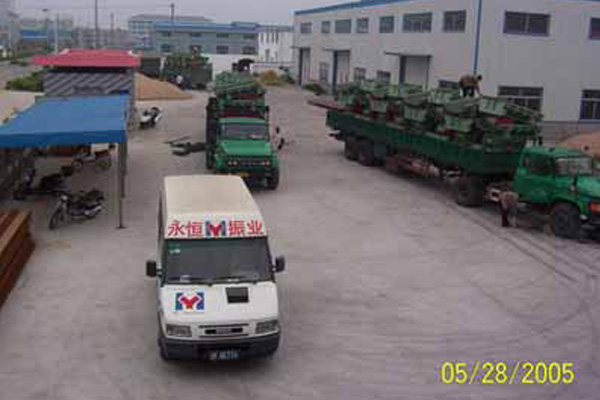

去鞍鋼2#、3#高爐的給料機設備
參數
型號 | 給料能力 t/h | 給料粒度mm | 電動機 | 主要尺寸 mm | |||||||||||||
型號 | 功率kw | 轉速r/min | A | B | C | D | E | F | G | H | I | P | S | d | |||
GZY1533 | 300 | <600 | 418 | 930 | 800 | 3350 | 1500 | 600 | 513 | 520 | 305 | 2361 | 1685 | 1640 | 2982 | 1179 | 10 |
GZY1539 | 300-1200 | ≤200 | 515 | 1100 | 1000 | 3960 | 1500 | 330 | 620 | 617 | 350 | 2820 | 1638 | 2070 | 3520 | 1266 | 10 |
型號 | 處理量t/h | 雙振幅mm | 電動機 | 主要尺寸mm | ||||||||
槽體傾角 d | A | B | C | D | E | F | ||||||
0° | 5° | 10° | 型號 | 功率(kW) | ||||||||
GZY 0510 | 60 | 80 | 100 | 60 | Y112M-6 | 2.2 | 1000 | 500 | 200 | 700 | 220 | 120 |
GZY 0815 | 100 | 120 | 160 | 100 | Y112M-6 | 2.2 | 1500 | 800 | 200 | 1140 | 290 | 130 |
GZY 1015 | 130 | 180 | 260 | 130 | Y112M-6 | 2.2 | 1500 | 1000 | 200 | 1140 | 290 | 130 |
GZY 1020 | 250 | 310 | 460 | 250 | Y132M-6 | 4 | 2000 | 1000 | 280 | 1500 | 433 | 127 |
GZY 1220 | 340 | 480 | 650 | 340 | Y132M-6 | 4 | 2000 | 1200 | 280 | 1500 | 433 | 127 |
GZY 1525 | 420 | 550 | 850 | 420 | Y132M-6 | 4 | 2500 | 1500 | 280 | 2000 | 433 | 127 |
GZY 1225 | 460 | 810 | 1100 | 460 | Y160M-6 | 4 | 2500 | 1200 | 328 | 2000 | 433 | 127 |
GZY 1530 | 550 | 850 | 1200 | 550 | Y160M-6 | 7.5 | 3000 | 1500 | 328 | 2513 | 420 | 127 |
GZY 1830 | 560 | 860 | 1300 | 560 | Y160M-6 | 7.5 | 3000 | 1800 | 328 | 2513 | 420 | 127 |
GZY 2025 | 600 | 950 | 1500 | 600 | Y160M-6 | 7.5 | 2500 | 2000 | 280 | 1980 | 443 | 137 |
GZY 2225 | 700 | 1000 | 1650 | 700 | Y160M-6 | 7.5 | 2500 | 2200 | 280 | 1980 | 443 | 137 |
GZY 2525 | 820 | 1150 | 1800 | 820 | Y160M-6 | 7.5 | 2500 | 2500 | 280 | 1980 | 443 | 137 |
GZY 2830 | 950 | 1300 | 2200 | 950 | Y160L-6 | 11 | 3000 | 2800 | 300 | 2500 | 433 | 137 |
GZY 3030 | 1000 | 1600 | 2500 | 1000 | Y160L-6 | 11 | 3000 | 3000 | 300 | 2500 | 433 | 127 |
注:GZY產品已用于鞍鋼新1#、2#、3#高爐。
用途
GZY系列振動給料機廣泛應用于選礦、冶金、煤炭、化工、建材、采石等工業部門,用來完成各種散粒物料的給料與配料。
